近年來，為將IT技術的創新更好地應用到電力信息化建設中，各級電力主管部門紛紛出臺各項信息化建設的指導性意見。根據電力行業《關于全面推進大運行體系建設的工作意見》要求規定，按照“告警直傳，遠程瀏覽，數據優化，認證安全”的技術原則，通過“優化調控實時數據”、“直傳設備告警信息”、“遠程瀏覽變電站全景”、“強化調控指令安全認證”，實現對變電站設備的遠方監控。

為貫徹落實上級工作指導意見，電力公司各生技、調度部門按照“調控一體化”的建設模式，深入梳理調控業務需求、優化數據處理流程、明晰監控數據接入方式。

具體而言，目前電力行業在設備資產管理方面存在以下業務現狀及需求：

遠程化集中監看

由于調度中心與各變電站之間存在地理布局分散的客觀現狀，受空間和物理位置的限制，調度人員進行管理時有諸多不便。結合大運行體系建設方針，需要提供一個信息化手段實現下級變電站全景信息監視。

網絡通道受限

調度中心與各變電站之間采用專線連接，且每條通道帶寬分配為2M，在該網絡通道范圍內，需要在不影響日常業務系統的操作與數據交互的前提下實現調度端遠程畫面的瀏覽功能。

數據信息安全性

確保變電站與調度中心之間的傳輸數據不能被竊取和破解，各變電站之間信息不能隨意交互。

用戶體驗性

變電站全景信息畫面要能實時反映變電站的運行狀態，這是調度人員進行判斷與決策的重要依據。因此，調度室的瀏覽畫面清晰度要高，畫面展示顯示效果好，保證較好的用戶體驗。

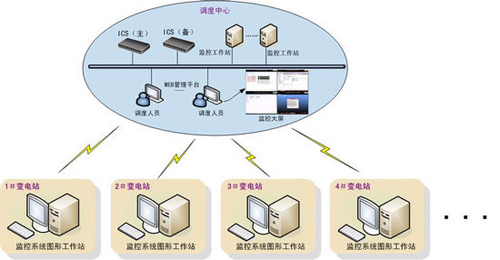

針對電力行業調度中心現狀及需求，德訊科技提出變電站遠程圖形監控解決方案。其部署方案如下圖所示：

德訊科技的這套變電站遠程圖形監控解決方案具備以下系統部署特點：

安裝便捷：將ICS設備部署于中心調度室，各變電站現場不必再安裝任何設備；

實施簡單：采用原有網絡體系架構，無需重新鋪設傳輸線纜；

擴展性好：對于新增監控站點，只需配置調度中心的ICS設備，變電站端無需任何操作；

連通性強：只要ICS設備與各變電站監控系統圖形工作站網絡可達，調度中心即可實現遠程監看；

多網段管理：ICS設備網卡模塊可擴展，滿足下級變電站網絡分段管理的需求；

主備冗余：部署兩臺ICS設備實現熱備冗錯，增強系統的穩固性。

通過德訊科技變電站遠程圖形監控解決方案，最終能實現以下應用價值：

實現變電站圖形信息集中監管，解決系統異構性問題

方案基于會話代理網關，采用VNC圖形會話協議實現各變電站監控系統圖形工作站運行桌面的遠程采集，兼容Windows/Linux/Unix/MacOS等不同類型操作系統的圖形會話工具，從而徹底解決不同變電站、不同廠商、不同變電站監控系統存在異構性的問題。

帶寬占比小，不干擾其它業務系統

方案中遠程圖形瀏覽傳輸流量取決于操作頻率與目標設備的分辨率，通常一座變電站部署一臺工作站，且分辨率約1024*768,正常操作環境下，該路傳輸通道占用300KB的帶寬，占2M帶寬15％。占比小，不會對其它業務操作構成任何威脅。

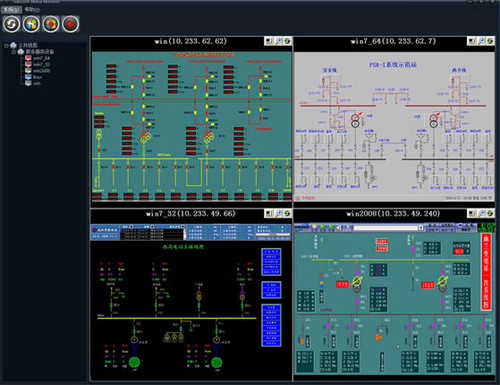

支持多屏矩陣桌面，提供一個全局監看模式

可將多個變電站全景畫面整合于同一顯示界面，支持2*2，3*3，4*4等多種矩陣管理模式，監看畫面可輪循播放，方便調度人員直觀的把握轄區內變電站整體的運行狀態。如果其中某一畫面出現異常，可實現無縫切換，并能縮放畫面，進行細節觀察與處理。

滿足電力系統數據傳輸“縱向加密，橫向隔離”規定

方案主要實現調度中心與各變電站上下級之間的數據傳輸，傳輸過程采用加密協議，保證信息的安全性。對于各同級變電站，采用身份認證與權限設定管理機制，杜絕變電站之間越權操作的違規行為，從而實現同級變電站間橫向隔離。
