基于公用采集平臺的集控站自動化系統及其特點分析

2013-11-28 09:58:09 電力信息化　點擊量：評論 (0)

摘要：本文分析了按區域就地設立集控站自動化系統所引發出的種種問題，提出了基于公用采集平臺來建設集控站自動化系統的技術路線，介紹了此種系統結構和原理，并對其技術特點作了詳細分析。關鍵詞：數據采集；公

系統的技術就被提了出來。它的基本技術路線是：以SDH電力光纖通信網絡和計算機網絡作支撐，將集控站自動化系統的主機部分和工作站由原來的同處一地變?yōu)樵诘乩砦恢蒙系幕ハ喾蛛x，即把分散在各地的集控站自動化系統的主機部分遷移并集中于調度端(或調度中心)，同時根據集控站所在的地理位置將工作站分散到各處；集中于調度端的各集控站自動化系統使用一套公共的數據采集(控制)平臺。下面就此作一介紹。

2 基于公用采集平臺的集控站自動化系統

2．1 總體結構

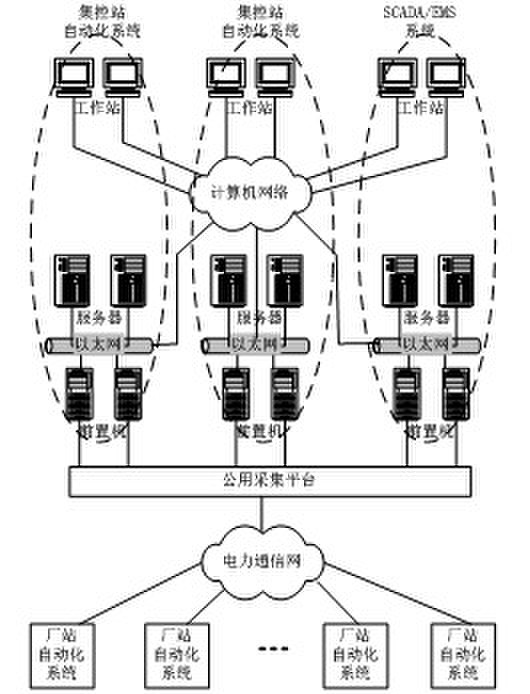

基于公用采集平臺的集控站自動化系統的總體結構如圖1所示。在這種結構中，所有廠站自動化系統的信息均通過電力通信網絡傳到調度中心，由一個公用的數據采集平臺進行統一接收并隨時準備提供給任意的自動化系統(包括集控站自動化系統和調度自動化系統)使用。同時，該采集平臺還承擔了各系統需要下行的控制命令統一歸口管理和下發工作。在公用采集平臺之上，可根據電網規模和無人值班變電站運行管理模式的需要分別建設若干個集控站自動化系統。這些系統的結構完全相似，分別由前置機、服務器和監控工作站組成。前置機和服務器放置于調度中心的機房，而工作站則通過計算機網絡連接到集控站的所在地。除了系統結構相同之外，各個自動化系統的軟件和功能也基本相同。不同僅是各個系統所需要處理的變電站不一樣。系統的前置機用于從公用采集平臺上選取本系統需要處理的哪些廠站的信息，以及負責本系統各監控工作站下行控制命令的匯集和發布工作。位于集控站內的工作站用于變電站設備運行狀態的監視和控制，它可以連接到本集控站自動化系統，也可以連接到別的集控站自動化系統，包括調度自動化系統。

圖1 系統總體結構

2．2 公用采集平臺

與常規的集控站自動化系統結構相比，本系統結構最大的不同是此處設立一個公用采集平臺。它的設立將帶來以下好處：

(1) 屏蔽了各自動化系統與廠站通道的一一對應的直接物理連接。

(2) 實現了用統一的網絡協議提供所有自動化系統需要的全部信息。

(3) 實現了各個自動化系統下行控制命令的統一協調管理。

圖2是公用采集平臺配置示意圖。在硬件上，它是由網絡交換機、數采機、串口/以太轉換器和調制解調器等設備組成。在軟件設計上，數采機的數量是可以根據電網規模的擴大而不斷增加，增加時軟件不需要作任何修改。根據以往的經驗和數采機的性能，我們設定每臺數采機采集64個廠站，即第一臺負責采集0－63號廠站的信息，第二臺負責采
