鞍山供電公司配電自動化系統

2013-11-29 10:56:18 電力信息化　點擊量：評論 (0)

1 概述隨時著改革開放的深入發展，市場經濟已經開始沖擊中國的電力企業，電力的供求關系也已發生很大變化，由過去的供不應求，變成了目前的低水平用電下的供過于求。供電企業也由原來的國家統包統管而變成為成本

表5.7b
table5.7b

2.4 電度表的抄收

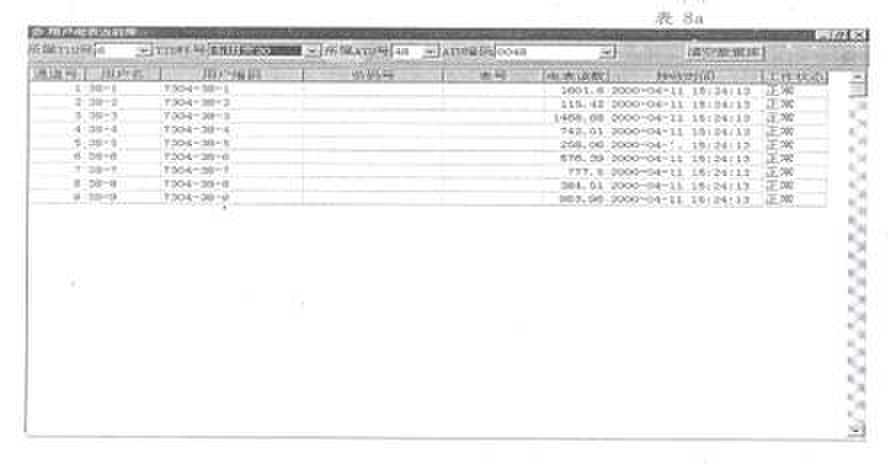

電度表載波抄收系統初裝是99年6月，到現在已運行一年時間，目前共2個臺區，610 塊居民表實行遠程抄收經過不斷的改進，已做到了臺區電表100%抄收。遠程抄收的數值與電度表刻度整數位完全一致，測量誤差≤1kwh /年。抄收例見表8a、8b。
中、低壓線路載波抄表評價
鞍山供電公司配網自動化系統工程，第一階段的變臺參數遠程測量及居民用戶電度表的遠程抄收采用配電中低壓載波通信技術是成功的，下一步要擴大抄表試點，由目前的2個臺區擴大到試點的所有臺區，估計集中居民用戶與分散用戶表由目前的610塊可擴大到2000多塊，以考驗其穩定性及系統的運行速度。

3 下步工作
按照鞍山供電公司配網自動化的總體規劃要求，需將配電地理信息系統、營業自動化管理系統、10千伏用戶負荷控制系統、配電饋線自動化系統以及客戶服務系統等組成一個綜合的系統，以配電地理信息系統做為基礎平臺，以中、低壓電力線路載波及主干光纖做為主要通信手段，在此基礎上實現配電設備數據及營業數據共享，實現營業自動抄表，自動按線考核管理，自動監控每戶居民及企業事業單位用電情況，實現中低壓線路狀態監控、運行方案優化以及自動進行故障隔離等功能。目前鞍山供電公司的配電地理信息系統已經實用化，實現了配電設備屬性數據共享，配電專業完全實現了計算機管理，其主要功能有地理圖形的錄入、編輯，在地理背景配合下進行設備的設計、編輯，任意組合條件的查詢、統計，運行資料管理、網絡拓撲關系的自動生成、模擬停電、可靠性管理、報裝設計等功能。并且已經實現了與營業系統及地調SCADA系統的連接的試點工作，可以在地理背景上顯示查詢用戶位置、變臺的供電范圍以及進行營業統計工作，在通信方面鞍山供電公司已實現了以局調度大樓為中心連接全市所有一次變、二次變、各營業網點的光纜網，營業系統已實現了全市通存、全市查詢，對10千伏用戶也已實現了計算機監控，已經為下一步饋線自動化工作及整個配網自動化打下了堅實的基礎，今年鞍山供電公司計劃在以上兩回載波抄表的試點線路上進行饋線自動化試點，在該線路上安裝自動控制開關以及中壓載波設備，將運行數據及故障信號通過10千伏載波傳至二次變的前臺工控機，然后再由工控機將數據通過光纜傳給控制中心的管理機。該系統將以配電地理信息系統的數據及界面為基礎，開發實現配電SCADA的功能及故障判斷和隔離功能；同時進行載波抄表系統與營業管理系統接口的試點工作。
