　　1.1 建設目標



　　電力寬帶因特網接入的總體目標：實現每個終端用戶上網的需求，提供高質量的互聯網接入服務。



　　1.2 設計原則



　　設計主要要考慮到先進性、可靠性、開放性、安全性和可管理性。設計要立足先進技術，采用最新科技的電網通技術，以改變布線難的問題。使整個網絡在國內保持領先的水平，并具有長足的發展能力，以適應未來網絡技術的發展。所以，網絡系統的可靠性就顯得尤為重要。在網絡設計中遵循以下技術原則：



　　1.2.1標準化



　　系統采用的信息分類編碼、網絡通信協議和數據接口等技術標準，將嚴格按照國家有關標準或行業標準規范。



　　1.2.2實用性



　　滿足實際寬帶需要，充分利用現有資源，避免不計成本盲目追求最新技術。利用最適合使用的電網通設備，采用必要的、先進的網絡安全手段與管理技術，以節省投資。



　　1.2.3安全性和保密性



　　系統網絡充分考慮網絡的故障容錯糾錯功能，建立安全保障體系，采用先進的軟硬件等技術手段，實現網絡的傳輸安全、數據安全接口，確保網絡的安全性、保密性。



　　1.2.4開放性和可擴充性



　　技術上要立足長遠發展，堅持選用開放性系統。



　　1.2.5可維護性



　　網絡接入部分具有較高的模塊化程度，可滿足不同業務流程的需要，易于維護和升級。



　　1.2.6 易操作



　　即插即用的USB電網貓設備，使操作簡單直觀、靈活、易于學習掌握。



　　設計方案



　　2.1.1 電網通的優勢

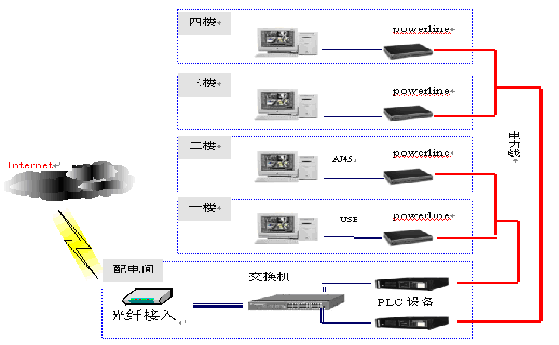

　　電網通利用4M到23M頻帶范圍傳輸信號。在發送時，利用GMSK或OFDM調制技術將用戶數據進行調制，然后在電力線上進行傳輸，在接收端，先經過濾波器將調制信號濾出，再經過解調，就可得到原通信信號。目前可達到的通信速率依具體設備不同在4.5M~14M之間。 電網通設備分局端和調制解調器，局端負責與內部電網通調制解調器的通信和與外部網絡的連接。在通信時，來自用戶的數據進入調制解調器調制后，通過用戶的配電線路傳輸?shù)骄侄嗽O備，局端將信號解調出來，再轉到外部的Internet。典型的電網通網絡如下圖：

　　





　　 2.1.2 電網通的應用



　　可以為用戶提供高速Internet訪問服務﹑話音服務，從而為用戶上網和打電話增加了新的選擇；通過與控制技術的結合，為在現有基礎上實現"智能家庭"提供有力支持；利用電力線路為物理媒介，可將遍布住宅各角落的信息家電﹑PC等連為一體，接入Internet，實現遠程﹑集中的管理控制；不用額外的布線，就可將家中的電腦連接起來，組建家庭局域網；　實現遠程水﹑電﹑氣等的自動抄表，一張收費單就可解決用戶生活中的所有收費項目；利用電網通的"永遠在線"特點，構建防火﹑防盜﹑防有毒氣體泄露等保安監控系統和醫療救護系統。



　　小區概況示例



　　由于家庭寬帶信息的需求，須為每戶提供國際互聯網出口。對于網絡技術方案設計，三強華宇網絡產品事業部遵循：標準化、先進性、可用性和可靠性、安全性、容錯性、可擴展性、投資保護、可管理性等原則，為該小區提供了二層設計的方案：電網通電力網絡結合傳統綜合布線方式的綜合解決方案，在接入層發揮電網通接入設備的優勢，在匯接層使用以太網智能網管交換機對整個網絡進行管理。



　　4.3 方案簡介



　　4.3.1 信息點物理分布及需求



　　小區共有四棟樓，A樓4個單元、B樓5個單元、C樓2個單元、D樓5個單元，樓層均為7層，每單元14戶，共計224戶。



　　4.3.2方案詳述



　　該小區采用三相四線制分相平衡供電，零線共用，因而電力信道回路比較通暢。綜合考慮電網通局端設備的帶寬、賓館的入住率以及客人上網的比率等問題，將電網通 PL0401以太網橋安裝在每個樓層配電間內，利用磁環耦合器將信號耦合到電力線的三相四線中，實現信號加載和傳輸。每一臺PL0101 Power Line以太網橋連接一單元，然后通過網線將信號送到機房的交換機，在交換機中對每臺電網通PL0101以太網橋接口劃分VLAN，以避免信號沖突，增加網絡的安全性。用戶終端采用電網通 PLA-USB 適配器，利用USB數據線和用戶的機器相連。

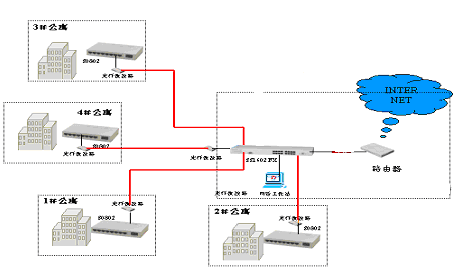

　　4.3.3小區寬帶網絡示意圖：







　　為了使網絡信號能順利的送到每個房間，該方案采用單相信號耦合的方式，以加強信號的傳輸質量，每個單元采用一個（根據具體情況可以增加）電網通 PL0401以太網橋進行信號耦合，相互通過密碼進行設置，以防信號相互干擾。耦合信號在摟層電表和空氣開關的后端利用磁環耦合器將信號耦合到客房供電線路。此時信號加入后不受電表和空氣開關的強磁場干擾，信號分配均勻，受電源總負荷變化的影響力小。同時可根據建筑物配電線路的實際情況合理的布置PL0401的位置，使信號均勻分配，最小程度的減少信號的傳輸路徑，從而使電網通的效果達到最佳。
