、反時限、零序(Ⅱ段))作為電抗器內部相間短路故障的后備

過負荷報警(Ⅱ段1時限)當電抗器線路側運行電壓升高時可能引起電抗器過負荷

中性點過流(Ⅱ段1時限)當系統發生單相接地或在單相斷開線路期間，小電抗器會流過較大電流。為了保證小電抗器的熱穩定要求。

中性點過負荷報警當系統發生單相接地或在單相斷開線路期間，小電抗器會流過較大電流。作為監視小電抗器的三相不平衡電流。

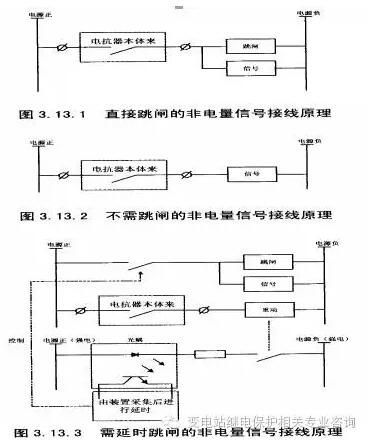

5.3高壓電抗器非電量保護

投跳閘的非電量保護：本體重瓦斯、中性點電抗本體重瓦斯

投信號的非電量保護：油溫高跳閘、繞組溫高跳閘、壓力釋放跳閘、油位高告警、油位低告警、輕瓦斯告警

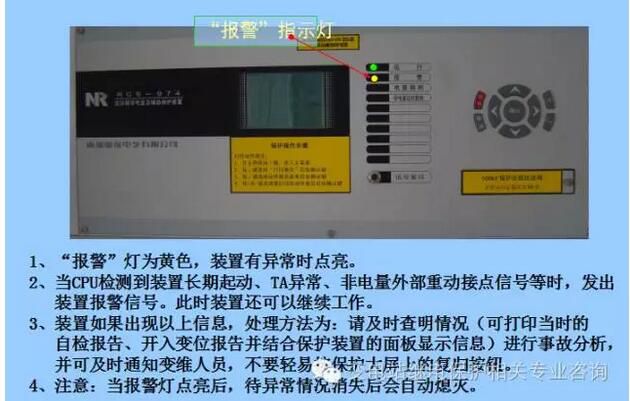

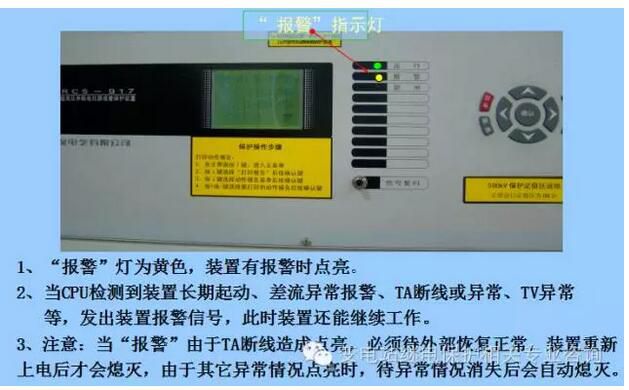

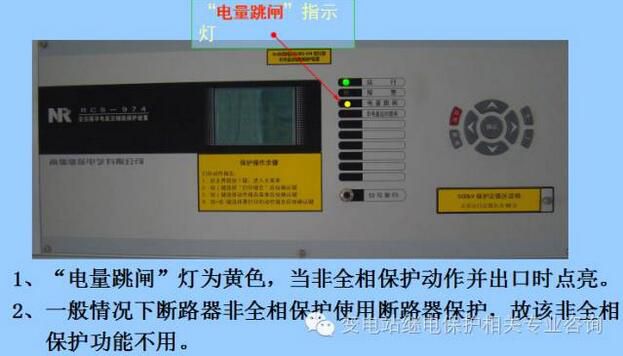

6、RCS-917電量裝置和RCS-974FG非電量裝置指示燈含義及異常處理
