基于MIS的配電網線損分析系統

2013-11-28 10:08:26 電力信息化　點擊量：評論 (0)

摘要：結合縣級電力局MIS開發實踐，針對線損分析與MIS集成進行了研究。設計了配電網綜合數據庫，給出線損子系統與其他子系統的數據交換圖，線損分析系統實現框架。開發了基于MIS的配電網線損分析系統，應用于河北

器數量、總容量等線路統計數據，⑤高計用戶的變壓器損耗，以及其在總損耗中的比重，⑥線路的經濟運行參數有最佳理論線損率，配變綜合經濟負載率等。

系統的查詢可實現全局、分站、分線的10kV線損各類損耗、線損率統計，以及線路變壓器損耗的詳細信息，還可以在地理信息系統中實現線損查詢。

系統還提供統計圖查詢，可查詢分站、分線的線路損耗、變壓器銅損、鐵損的餅圖，實際線損與理論線損各月對比直方圖、曲線圖，供電量與售電量的各月直方圖、曲線圖，使供電企業能夠得到線路供電運行的趨勢，分析線損變化方向，從而為制定供電計劃和線損指標提供依據。

報表的打印一直是用戶非常關心的問題，由于以往的報表系統難以實現用戶打印的各種要求，本系統除提供常規線損綜合統計報表外，還可以將基本數據導出，存為帶有分割符的文本文件或Excel文件，這樣，用戶就可以在Excel表中打開，將基本數據任意組合、定義，實現自己想要的報表。

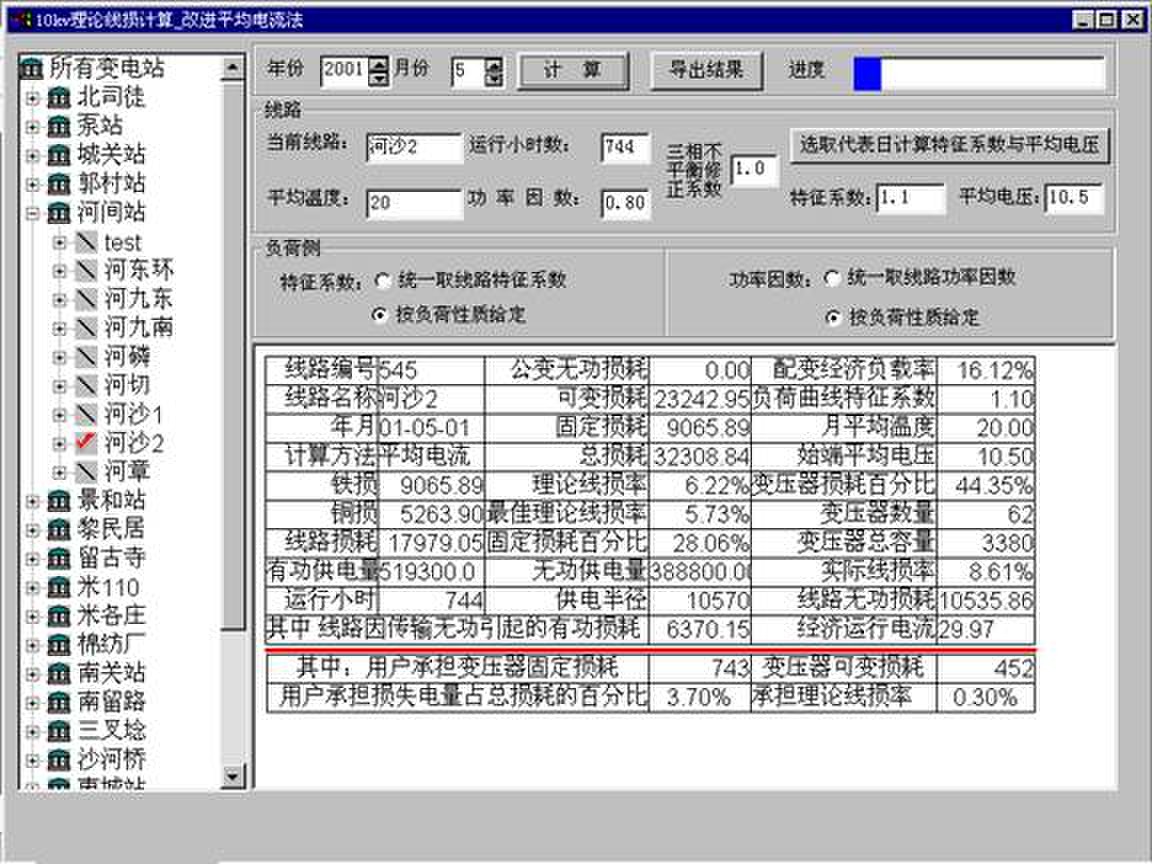

圖2 計及多種因素的配電網線損計算界面圖

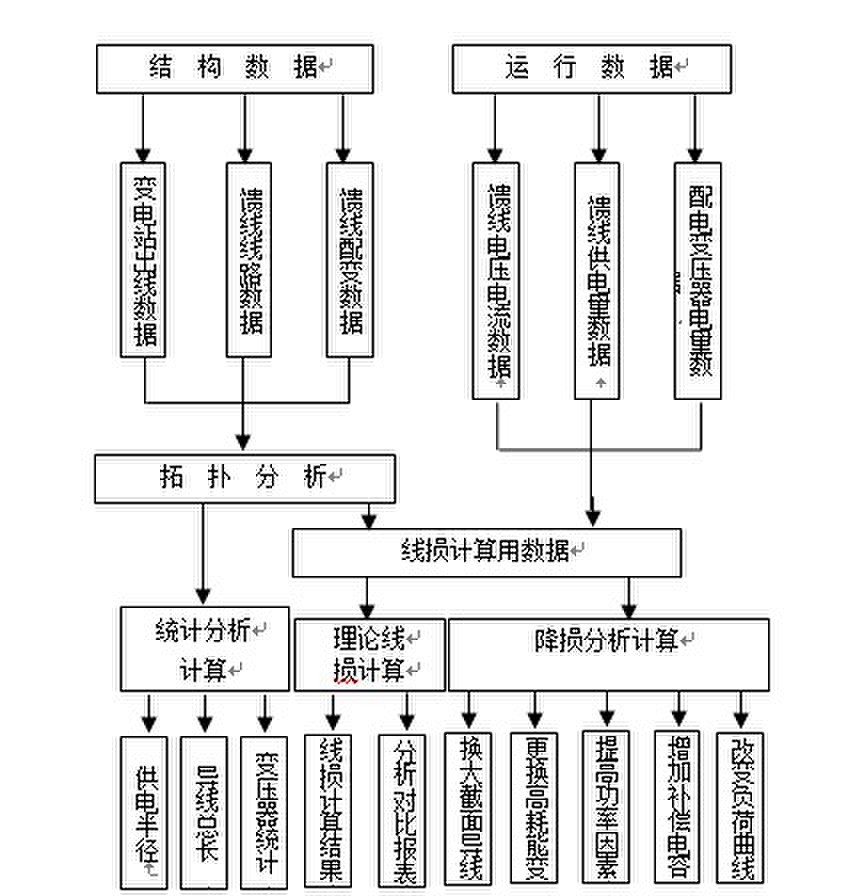

4系統實現框架圖

線損分析系統的實現框架如圖3所示。

5 結束語

本文結合MIS系統開發，設計了可滿足配電網管理和電氣分析計算需求的綜合數據庫。給出線損分析系統與MIS其他子系統的數據交換示意圖，以及計算分析結果輸出的方法和線損分析系統整體實現框架。用PowerBuilder結合ORACLE數據庫開發了基于MIS的配電網線損分析系統。軟件作為MIS的一部分在河北幾個縣電力局獲得應用，得到用戶的認可。

參考文獻

[1] 張鐵峰，基于MIS的配電網線損分析系統，[華北電力大學碩士學位論文]，2001，12

[2] 張鐵峰，計及多種因素的配電網線損計算方法，華北電力大學學報,2005年第3期

[3] 楊秀臺，電力網線損的理論計算和分析，北京：水利電力出版社，1985

作者簡介

張鐵峰（1974-），男，華北電力大學電氣工程學院博士生，研究方向為信息分析與處理。

苑津莎，華北電力大學博士生導師，研究方向為信號分析與信息處理、電磁場理論及其應用。
