摘要：本文主要分析論述了鞍山供電公司管理信息系統網絡平臺建設所應用的網絡技術和綜合各種技術解決聯網實際問題的工作過程，網絡同時應用光纖網絡技術、無線網絡技術、光纖復用技術、雙絞線和光纖混合組成樓宇

摘要：本文主要分析論述了鞍山供電公司管理信息系統網絡平臺建設所應用的網絡技術和綜合各種技術解決聯網實際問題的工作過程，網絡同時應用光纖網絡技術、無線網絡技術、光纖復用技術、雙絞線和光纖混合組成樓宇綜合布線技術、同軸電纜局域網技術、撥號網絡技術、綜合數字數據網絡（ISDN）技術、非對稱數字用戶線路（ADSL）技術、通信E1的2M轉以太網10M的網橋技術等有機結合，組成鞍山供電公司供電企業收費和企業管理信息系統（EMIS）的應用網絡平臺。成功地融合了以上各種網絡技術，網絡帶寬從主干千兆（1000Mbps）到撥號網絡的56k（56kbps）幾乎涵蓋了當今計算機聯網技術所有手段，取長補短地合理利用了各種網絡技術的優點，最大效力地發揮了它們在鞍山供電公司信息化工作中的作用。

關鍵詞：網絡 管理信息系統 計算機聯網 供電企業信息化平臺

1 網絡建設需求分析

為使管理信息系統應用于鞍山供電公司四區三縣的廣闊地域，節約資金，保證管理信息系統安全可靠運行，需要從實際出發全面規化建設公司內部網絡平臺，這是本課題研究的基礎。

網絡平臺建設能夠提高企業工作人員的綜合管理水平，增強企業競爭能力；保證公司上百種軟件、六十多種系統正常工作，保證鞍山供電公司管理、生產、營業等各方面工作正常進行，保證鞍山地區（包括海城、岫巖、臺安三縣）的電力供應和電費發行工作的順利進行。

互聯網站建設應用后，市民尤其是工商業大用戶可以通過互聯網查詢自己的電量使用情況，了解電費的額度，從而調整自己的用電需求，使鞍山供電公司能夠更好地為客戶提供優質服務。通過這個窗口又可以讓客戶進一步增強“電是商品，竊電違法”的法律意識，和“電是綠色能源”的環保意識，潛移默化地達到供電企業降損擴供的長遠目標，其社會效益是相當巨大的。

主要要達到的目標有：網絡需跨鞍山四區三縣，保證各營業網點上網質量，解決部分網點架線困難問題，部分用戶要求低投入，部分用戶要求支持寬帶多媒體，部分用戶要上互聯網查詢資料，網絡的管理、安全性。

2 網絡平臺建設聯網技術

各種網絡技術設備日臻成熟，因地制宜地根據現有技術、資金進行多元化網絡建設，克服各種困難，合理利用各種技術的優點，構筑鞍山供電公司城域網絡平臺是本課題研究的關鍵。

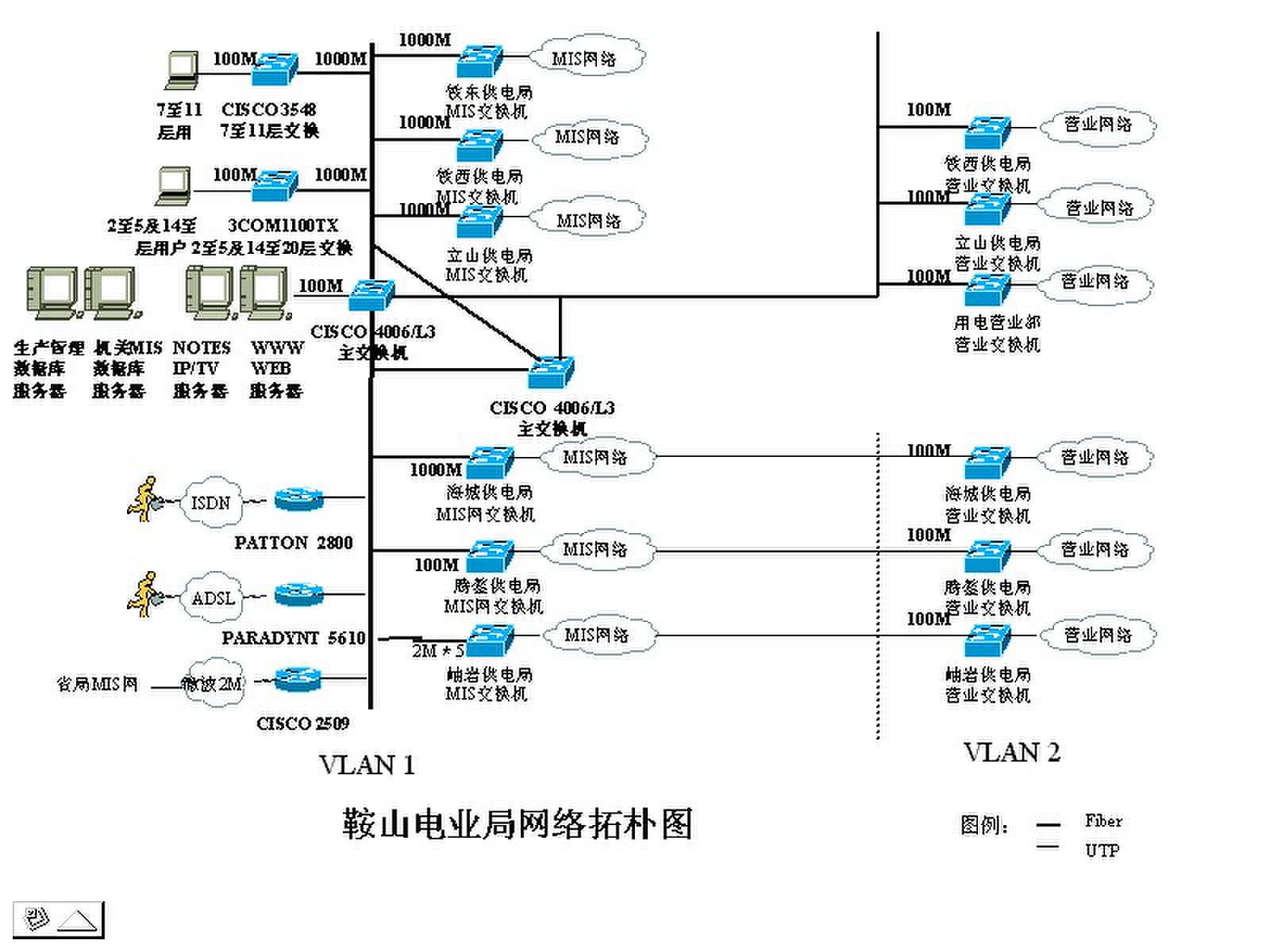

經過學習對比、綜合考慮各種技術的特點、性價比、施工難度等諸多因素設計實現鞍山供電公司管理信息系統城域網絡平臺網絡拓樸示意圖如圖2.1

以下介紹網絡平臺建設的技術原理和工作方法：

2.1 主干網絡建設

光端設備有光耦48對、光收發器24對。

網絡主交換更換為CISCO 4006二臺，提供千兆光纖和雙絞線接入，雙機互為備份。提高網絡系統的安全可靠性。

局辦公大樓：13層計算機機房為主配線間，其它樓層每二層一個分配線間。垂直主干為多模光纖，水平布線為五類UTP線纜（非屏蔽雙絞線）。13層計算機機房放置光端設備、服務器及網絡主交換。光端設備有光耦48對、光收發器21個，服務器HP（惠普）系列10臺，聯想4臺，網絡主交換CISCO 4006一臺，

光端設備：是公司信息網絡到各二級單位的光纖出口

服務器：主要提供：鞍山電業信息港主頁（WEB Server）、辦公自動化系統（Notes Server）、人力資源、變電生產管理、安全性評價等數據庫、網管、視頻點播、備份Server、網絡防病毒等。

主交換： MIS網和營業網主交換為CISCO 4006/L3交換機。CISCO WS-C4006-S2交換機作為Catalyst 4000系列交換機的新型號，是CISCO公司借助其Catalyst 6000系列交換機的成功經驗，根據多服務網絡如語音數據網絡等的需求而開發的具有高性能、高擴展性的3層中端交換機。

由于三層交換和VLAN的支持，按應用MIS、營業劃分VLAN。

利用千兆網的支持，將來可考慮將各供電局的服務器統一放置在信息中心。為設備提供一個良好的環境，進行較好的資料備份，保證資料的安全。

7，9，11三個樓層的交換機為CISCO 3548XL。

Catalyst 3500XL系列交換機擁有Cisco GigaStack千兆堆迭的千兆適配卡（GBIC），可以實現靈活的交換機堆迭和擴展。

CISCO Catalyst 3548XL配置:

48個自適應10/100BASE-TX埠

2個1000BASE埠。

其它樓層為３ＣＯＭ的ＬＩＮＫＳＷＩＣＨ３３００、ＳＵＰＥＲ
